板式換熱器

板式換熱器占用空間小，安裝拆卸方便。

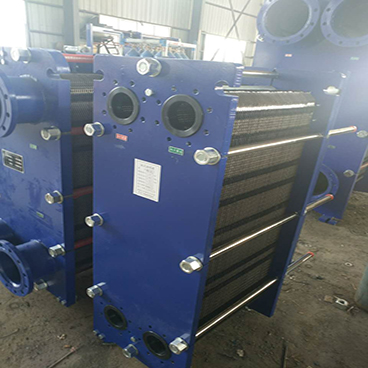

板式換熱器的結構，主要部分是由換熱板片、密封膠墊、夾緊板、導桿、夾緊螺栓組成。

換熱板片是由不銹鋼板壓制成型，太上面開有4個流道孔，中部壓成人字形波紋，四周壓有密封樔。密封樔內粘有密封膠墊。

換熱板片通過兩導桿定位對齊，兩夾緊板通過加緊螺栓將各板片壓緊，從而形成換熱器內強換熱流道。相鄰換熱板片的人字形波紋方向安裝時相反，接觸點彼此相互支撐。人字形波紋和這些支撐點使流體介質在其內部流動時充分形成湍流，這是板式換熱器具有很高換熱效率的主要原因。

另外換熱板片厚度較薄，導熱熱阻較小，板片兩側的流體介質流動分布較為均衡，也使得傳熱較為充分。
