橫管式煤氣初冷器

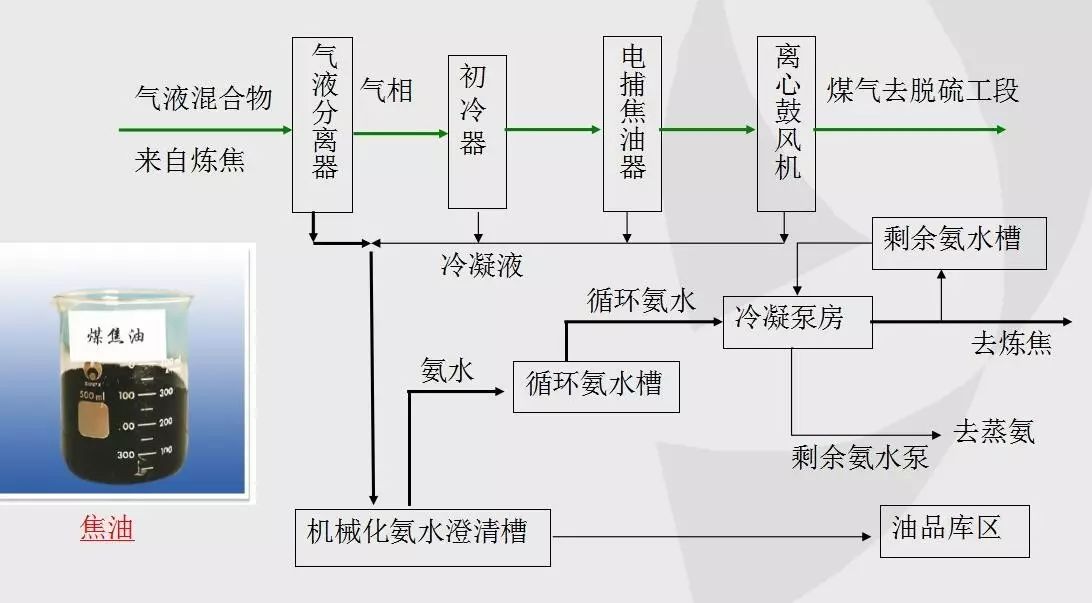

工藝流程如下：從煉焦工段來的焦油氨水與煤氣的混合物約80℃入氣液分離器，煤氣與焦油氨水等在此分離。分離出的粗煤氣進入橫管式煤氣初冷器，初冷器分上、下兩段，在上段，用23℃化產循環水將煤氣冷卻到45℃，化產循環水升溫到40℃，然后煤氣入初冷器下段與16℃制冷水換熱，煤氣被冷卻到22℃制冷水升溫到23℃，冷卻后的煤氣進入煤氣鼓風機進行加壓，加壓后煤氣進入電捕焦油器，捕集焦油霧滴后的煤氣送往脫硫及硫回收工段。

初冷器的煤氣冷凝液由初冷器上段和下段分別流出,分別進入各自的冷凝液循環槽，由冷凝液循環泵送至初冷器上下段噴淋，如此循環使用，多余部分由泵抽送至機械化氨水澄清槽。

從氣液分離器分離的焦油氨水與焦油渣去機械化氨水澄清槽。澄清后分離成三層，上層為氨水，中層為焦油，下層為焦油渣。分離的氨水至循環氨水槽，然后用循環氨水泵送至煉焦車間冷卻荒煤氣及初冷器上段和電捕焦油器間斷吹掃噴淋使用。多余的氨水去剩余氨水槽，用剩余氨水泵送至脫硫工段進行蒸氨。分離的焦油至焦油中間槽貯存，當達到一定液位時，用焦油泵將其送至焦油槽, 焦油需外售時, 用焦油泵送往焦油槽車外售。分離的焦油渣定期送往煤場摻混煉焦。
